Stillstandswächter

SAFEONE DN3PS2

Unser SAFEONE DN3PS2 eignet sich für die sichere Stillstandsüberwachung von elektrischen Antrieben in Anlagen und Maschinen und das ganz ohne Messsystem/Encoder.

Für die Messung des Betriebszustands sind weder Näherungsschalter noch Inkrementalgeber nötig.

Passt in jeden Schaltschrank
Plug & Play
Individuell anpassbar



Produkt anfragen

SAFEONE-DN3PS2-09-24

Sichere Stillstandsüberwachung so einfach wie nie.

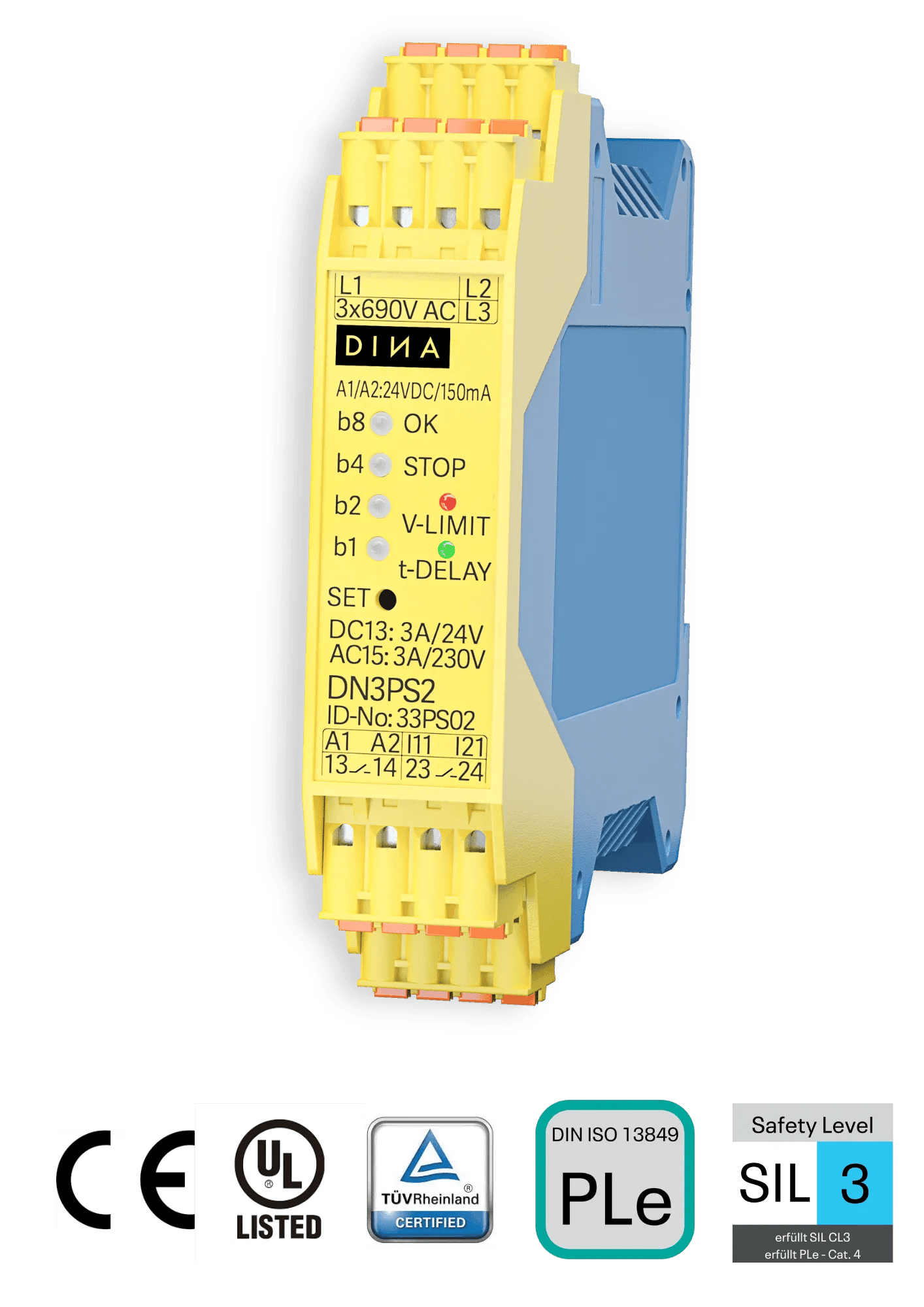

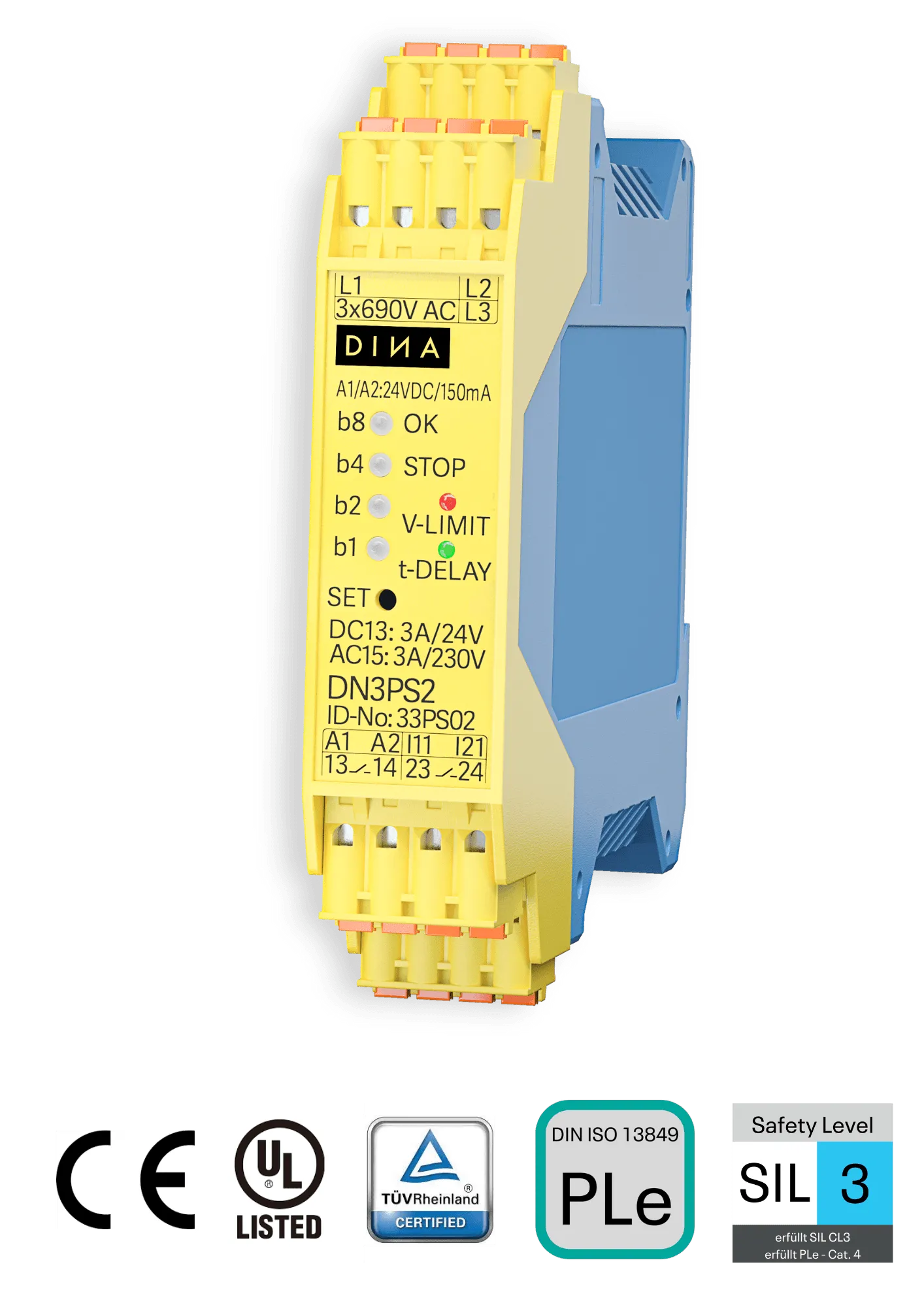

SAFEONE DN3PS2 Stillstandswächter

Unsere sensorlosen Stillstandswächter benötigen kein Motor Feedback Messsystem, was sie im Vergleich zu anderen Schaltgeräten einzigartig macht. Sie überwachen 1- und 3-phasige Motoren sicher bis 690V AC mit Performance Level e. Der Stillstandswächter DN3PS2 misst die elektromagnetische Kraft (EMK) beim Auslauf des Motors. Die potenzialfreien Ausgangskontakte schalten bei Unterschreitung der am Gerät parametrierbaren Schaltschwelle.

Relais_Diagnose Ausgang SAFEONE_DN3PS2_Merkmale_DEsensorlos Betriebsspannung-1 Breite 22,5mm Schalteistung  Phasen ÜberwachungPle MerkmalSIL 3 Merkmal



Allgemeine Daten

Baubreite

22,5 mm
Schaltleistung bis zu 3 A
Ein- und Ausgänge 2 Relais-Ausgänge (1 sicherer Kontakt) + 2 Diagnose-Ausgänge
Anschlussklemmen Federzugkraftklemmen, Schraubklemmen
Zertifizierungen

PLe (EN ISO 13849-1), SIL3 (IEC 61508), SIL CL3 (IEC 62061), UL-certified
Hardware-Parametrierung Ja
Software-Parametrierung Nein
Motion Monitoring sensorlos
Hardware-Diagnose/LED Ja
Safe Torque OFF (STO) Ja
Muting Funktion (bypass) Ja



Technische Daten

Einschaltdauer 100%
Schutzart IP20
Einbaulage beliebig
Gehäusematerial/ Typ

Polyamid PA nicht verstärkt/ ME/           Fa. Phoenix Contact
Bemessungsisolations-spannung 250V AC
Stoßspannungsfestigkeit 4kV
Umwelt Verschmutzungsgrad
Überspannungskategorie III
Abmessungen B x H x T/ 22,5 x 114 x 111mm
Anschlussklemmen/ Material Federkraftklemmen steckbar/ Polyamid PA/ Fa. Phoenix Contact
Leiterquerschnitt (nur flexibel) 0,25 - 2,5mm^2 mit Adherendhülse
Anschlussdraht 60/75°C Kupfer
Leiterquerschnitt AWG 12…24
Abisolierlänge 8mm



Eingänge

Betriebsspannung 24V DC -15%/+10% bei Verpolschutz
Stromaufnahme bei 24V DC ≤ 80mA
Stromaufnahme L1, L2, L3 0,35mA bei 690V AC/ 5KHz
Eingangsspannung L1, L2, L3 90 bis 690V AC
Leistungsaufnahme A1/ A2 Typ 2,8W
Statusanzeige 4 x LED 2-farbig
Schutzbeschaltung Überspannungs- und Verpolschutz für Betriebsspannung



Ausgänge

Kontaktausführung 2 Freigabekontakte
Kontaktschaltstrom ≤ 10mA, ≤ 8mA
Schaltspiele nach IEC/EN 60947-4- 1 100.000/ AC1: 230V/ 8A, 100.000/ DC1: 24V/ 8A
Schaltstrom nach IEC/EN 60947-4- 1 AC15: 230V/ 3A, DC13: 24V/ 4A
Mechanische Lebensdauer > 20 x 10^6 Schaltspiele
Kontaktwerkstoff AgNi10
Kontaktabsicherung 5A träge
Max. Schaltspiele 360 Zyklen/h bei AC15/ DC13
Kurzschlussfestigkeit 200A/ Automat B6 Vorsicherung/ 800A/ 6A gL Schmelzsicherung gG
Ansprech-, Rückfallzeit Typisch 20ms
Ausgänge O1, O2 ≤ 100mA kurzschluss- und überlastsicher, nur bei ID-No.: 33PS08



Umgebungsdaten

Umgebungstemperatur -20 bis +55°C            DIN IEC 60068-2-3
Lagertemperatur -40 bis +85°C           DIN IEC 60068-2-3
Höhenlage des Einsatzes < 2000m über NN
Rüttelfestigkeit in allen 3 Ebenen Sinus 10-55Hz, 0,35mm, 10 Zyklen, 1 Oktave/min
Luft- und Kriechstrecken DIN EN 50178, sichere Trennung
Mindesteinbauschutzart Einbau in einem Schaltschrank ist zwingend notwendig

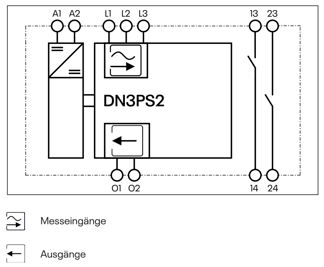

Blockschaltbild (Anschlussbelegung 33PS02, 33PS03, 33PS05)

Bildschirmfoto 2022-10-06 um 17.37.35

Bei den Varianten 33PS02, 33PS03, 33PS05 sind zwei verschiedene Funktionsarten möglich.
Die Auswahl der Funktionsart erfolgt über die Eingänge I11 und I21.

Funktionsart 1 Funktionsart 2
I11 und I21 nicht beschaltet I11 und I21 beschaltet
Stillstandsüberwachung ist ständig aktiv. Stillstandsüberwachung ist nicht aktiv.
Freigabekontakte schließen, wenn der
Antrieb im Stillstand ist.		 Freigabekontakte sind geschlossen (bei 33PS05 bleibt nur der Freigabekontakt 13/14 geschlossen.
Der Freigabekontakt 23/24 schaltet bei Bewegung ab.)
- Die Fehlererkennung „Drahtbruch“
und „Einkanaligkeit“ ist inaktiv. (nicht bei 33PS05)

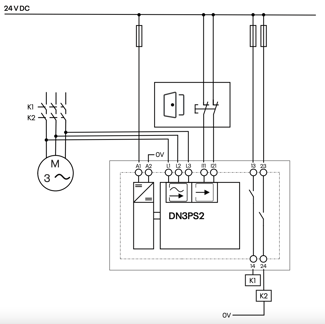

Applikationsbeispiel für Funktionsart 2

Bildschirmfoto 2022-10-06 um 17.35.22





Sicherheitstechnische Kenngrößen nach DIN EN ISO 13849-1

Stopp-Kategorie nach IEC 60204 0
Kategorie nach DIN EN ISO 13849 4
Performance Level e
MTTFd [a] 77
PFHd 4E-08

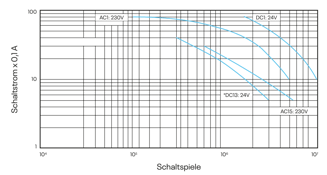

Kontaktlebensdauer

Bildschirmfoto 2022-10-06 um 17.20.48



Betriebsanleitung

EG-Baumusterprüfbescheinigungen

EG-Konformitätserklärung

 EPLAN-Makros -> jetzt verfügbar im EPLAN Data Portal!

 Sistema-Bibliothek

DINA STEP-Module

Kompatibilität

  • Dreiphasen-Motor mit Frequenzumrichter
  • Einphasen-Wechselstrommotoren
  • Motoren mit Stern-Dreieck-Schaltung
  • Servomotoren

Branchen

  • Holzbearbeitung
  • Metallverarbeitung
  • Baumaschinen
  • Spindeln
  • Zentrifugen
  • u.v.a.m.

Ihre Vorteile auf einen Blick.



Einfach sparen

Für die Überwachung des Stillstands Ihres Motors ist kein Messsystem nötig. Das heißt für Sie: weniger Bauteile, geringere Kosten, sowie schnellere Dokumentation und Validierung.

Machen Sie sich unabhängig

Anbieter- und systemunabhängig an alle dreiphasigen und einphasigen Motoren bis Performance Level e anwendbar.

Passt in jeden Schaltschrank

Mit einer Baubreite von nur 22,5 mm.

Individuell für Sie angepasst

Unser Stillstandswächter SAFEONE DN3PS2 kann präzise an Ihre Anwendung angepasst werden.

  • Einstellbare Schaltschwelle 50-500 mV

  • verschieden einstellbare Verzögerungszeiten

Plug & Play

Einfach und ohne große Vorkenntnisse in Betrieb nehmen. Auch die Integration der Stillstandsüberwachung in den Schaltplan ist denkbar einfach.

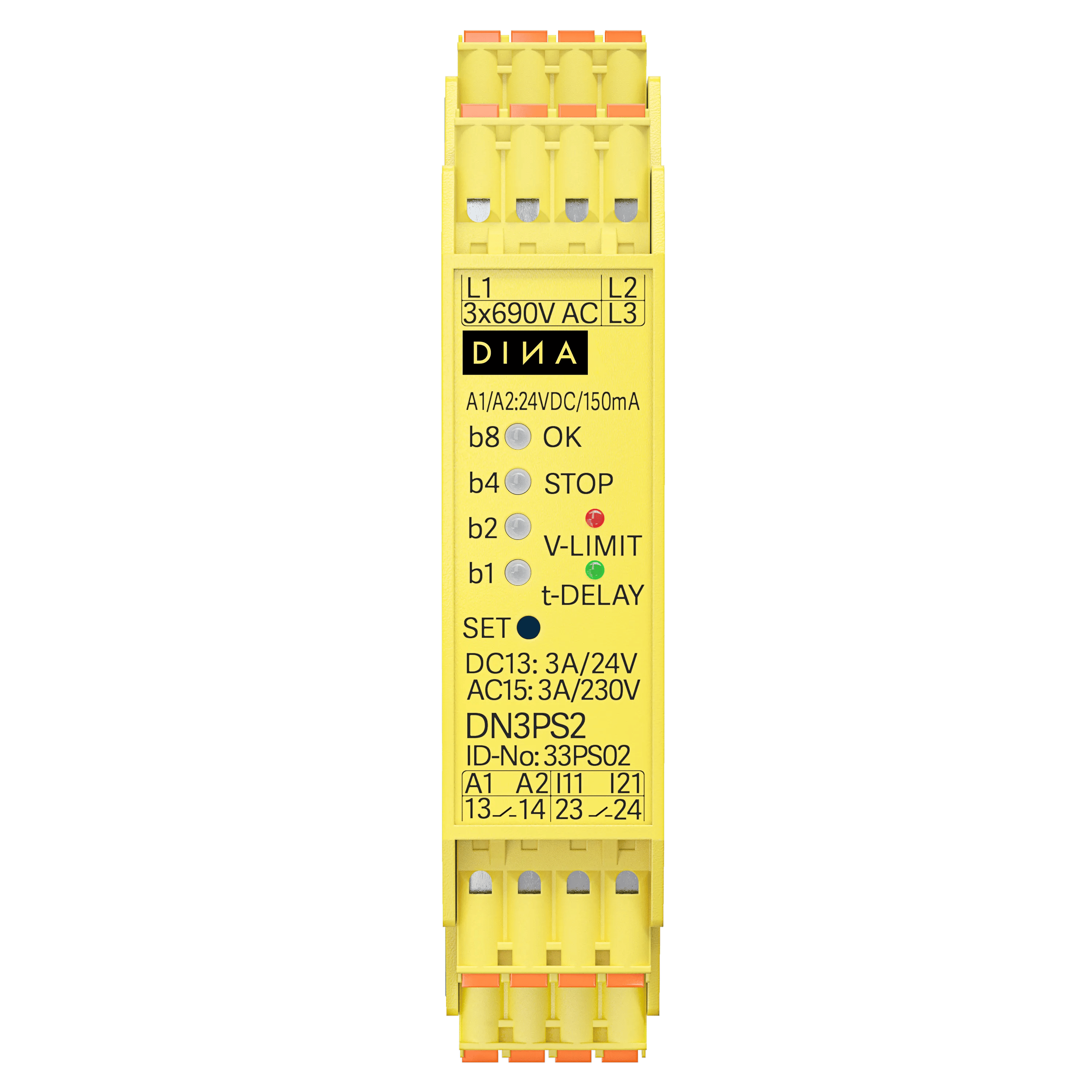

SAFEONE-DN3PD2-front-09-24

Stillstandswächter anfragen.


Ob Nachrüstung bei Retrofits oder Planung modernster Maschinen bis Performance Level e.
Sichere Stillstandsüberwachung von Motoren und Maschinen muss nicht kompliziert sein.
