Sichere
Kleinsteuerung
SAFELINE VARIO

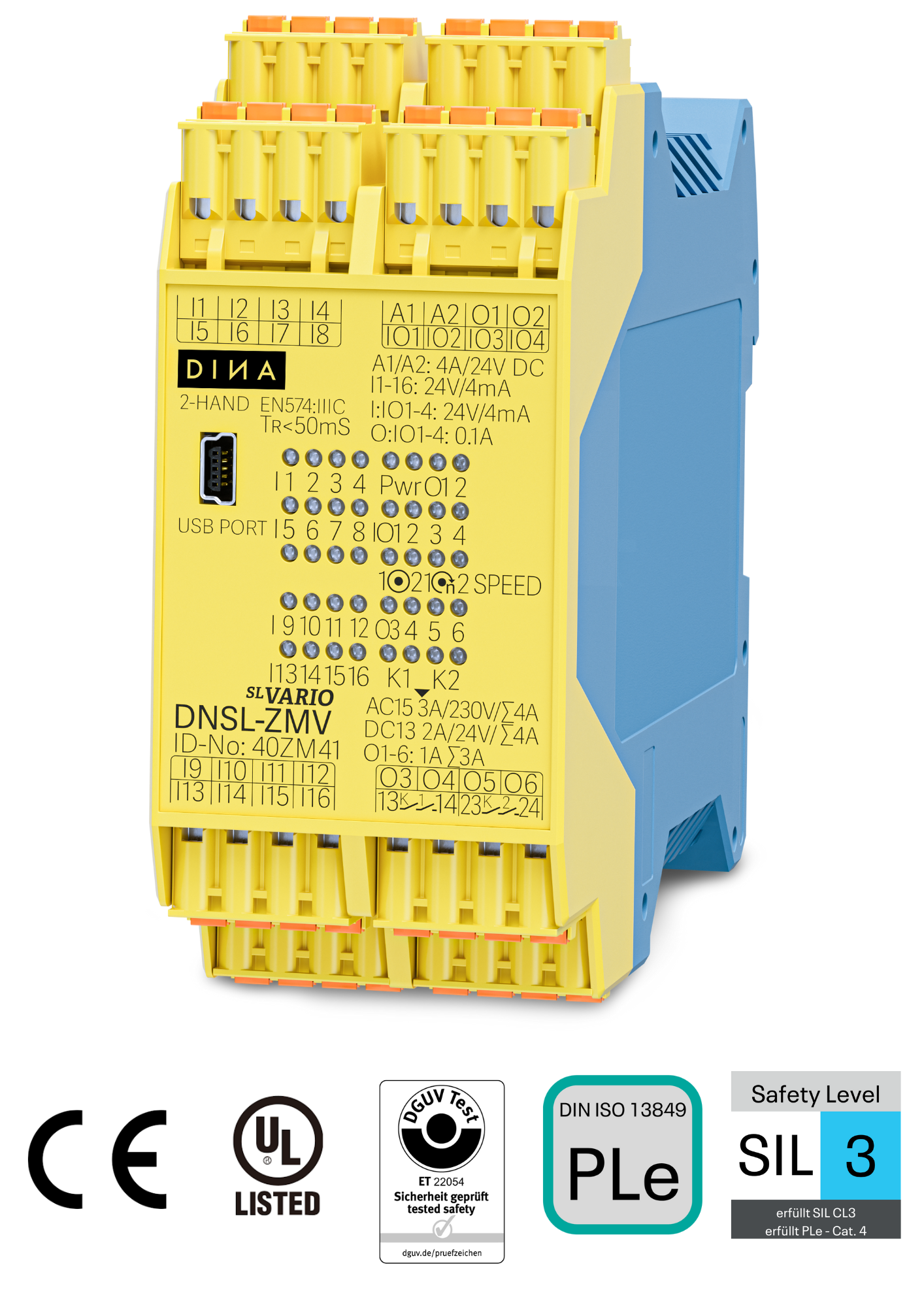

Sie benötigen eine ganzheitliche Sicherheitslösung mit einer Vielzahl von Eingängen, um Sicherheitsfunktionen wie Not-Halt, Lichtgitter und Schutztüren zu überwachen? Dann haben wir die perfekte Lösung für Sie: SAFELINE VARIO ist die sichere Kleinsteuerung aus dem Hause DINA, die alles maximal sicher bis Performance Level e bzw. SIL 3 überwacht.

Mit der sicheren Überwachung von bis zu 30 Achsen bietet die SPS Sicherheitssteuerung eine Vielzahl von Anwendungsmöglichkeiten für Maschinen aller Art. Voll erweiterbar auf bis zu 15 Erweiterungsmodule für funktionale Sicherheitsanwendungen, ist die sichere Kleinsteuerung die ideale Lösung für alle Sicherheitsfragen. Egal ob Stillstands-, Positions-, Richtungs-, Brems- oder vor allem Drehzahlüberwachung, SAFELINE VARIO beherrscht alles.

Zu jedem Kauf gehört eine kostenfreie, grafische Konfigurationssoftware, mit der Sie spielend einfach Ihre Safety-Anwendungen verwalten können. SAFELINE VARIO ist dabei kompatibel mit den Steuerungen und Sicherheitssystemen der gängigsten Hersteller.

SAFELINE VARIO anfragen

Maschinensicherheit. Ohne Kompromisse.

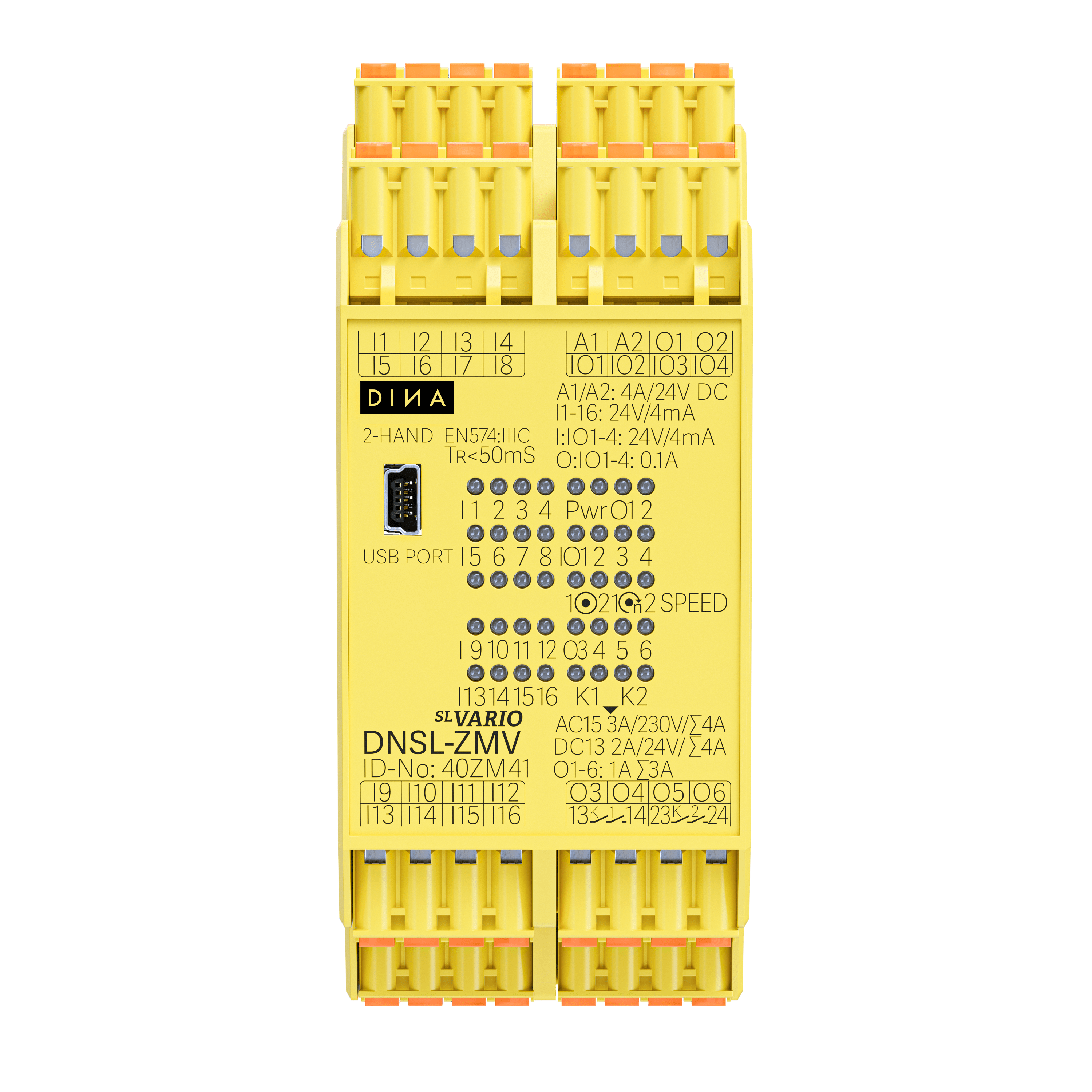

SAFELINE VARIO ist die vielseitigste und gleichzeitig kompakteste SPS Sicherheitssteuerung, die es momentan auf dem Markt gibt. Mit nur 45/67,5 mm Breite (Zentralmodul) ist die Vielzahl der Anwendungen auf so wenig Platz einzigartig.
Das Modul ist erhältlich in verschiedenen Varianten, unter anderem mit integrierter Drehzahlüberwachung.

Ein weiterer Vorteil im Vergleich zu herkömmlichen Sicherheitslösungen ist die Unabhängigkeit, die wir Ihnen bieten. SAFELINE VARIO kann mit allen gängigen Maschinensteuerungen und Sicherheitskomponenten verbunden werden, völlig unabhängig vom Anbieter. Wir fesseln Sie in keinem System, sondern machen das möglich, was Sie benötigen.

Eigenschaften

bis zu 30 Achsen Konfigurationssoftware-SAFEONE-DS-Symbole-24 Schaltleistung PLe SIL3 erweiterbar um bis zu 15 Module Betriebsspannung Drehzahl-1 Konnektivität

Safety Features

SOS 16-3 17-1 SLP 19-1 20-1 SMT 22-2 21-1

Auswertung

2-Oct-13-2022-11-59-38-84-AM

Feldbus Anbindungen

3-Oct-13-2022-12-00-11-81-PM

Elektrische Anforderungen

Modul	ZMV	ZMVK
Betriebsspannung an A1, A2	24V DC, -15% + 10%	24V DC, -15% + 10%
Eingangsstrom über A1	≤ 4A / interne Sicherung: 6A	≤ 4A / interne Sicherung: 6A
Leistungsaufnahme in W	2,9	7,7
Gewicht in g	350	570
Modul	ZMVA	ZMVD
Betriebsspannung an A1, A2	24V DC, -15% + 10%	24V DC, -15% + 10%
Eingangsstrom über A1	≤ 4A / interne Sicherung: 6A	≤ 4A / interne Sicherung: 6A
Leistungsaufnahme in W	3,0	3,0
Gewicht in g	450	450

Halbleiterausgänge

Modul	ZMV, ZMVK, ZMVD	ZMV, ZMVK, ZMVD
Ausgänge PL	IO1-IO4 PLe	O1–O6 PLe
Ausgangsart
Schalt- und Dauerstrom Ω/ L	0,1A	1A
Summe Schalt-, Dauerstrom Ω/ L	0,4A	3A
Minimaler Schaltstrom Ω/ L	1mA	1mA

Kontaktausgänge

Modul	ZMV, ZMVD	ZMVK
Ausgänge	K1, K2	K3 - K6
Ausgangsausführung P erformance level: e
Minimaler Schaltstrom	10mA	10mA
Schaltvermögen nach DIN EN 60947-4-1/ EN 60947-5-1	DC13: 24 V / 2 A AC15: 250 V / 3 A	DC1: 24 V / 6 A DC13: 24 V / 4 A / 0,1 Hz
Summe der Schalt- und Dauerströme	K1, K2: ≤ 6A	K3, K4: ≤ 6A, K5, K6: ≤ 6A
Lebensdauer bei DC13: 24V/ 1A	1,5 x 10^5	1 x 10^5
Lebensdauer bei DC13: 24V/ 4A	10^4	4 x 10^4
Lebensdauer bei DC13: 24V/ 1A	1,5 x 10^5	1 x 10^5
Mechanische Lebensdauer	> 50x10^6	> 10^7
Maximale Schaltspiele bei DC13: 4A	360 Zyklen/h	360 Zyklen/h
Maximale Schaltspiele bei AC15: 3A	360 Zyklen/h	-
Kontaktabsicherung	6A träge	6A träge
Kurzschlussfestigkeit:	200A/BG 800A/6A gG	1000A SCPD 6A
Bemessungsisolations spannung	250V AC	-
Stoßspannungsfestigkeit Verschmutzungsgrad 2 Umgebung	4KV	-
Ansprech- / Rückfallzeit typisch	15ms/ 5 ms	10ms/ 3ms

Umgebungsbedingungen

Betriebstemperatur	-10°C bis +55°C
Lagertemperatur	-40°C bis +85°C
Vibration (in 3 Ebenen)	sin 10 bis 55 Hz, 0,35 mm (0.014 in), 10 Zyklen, 1 Oktave/min.
Schockfestigkeit der Ausgangsrelais (in 3 Ebenen)	≤5 g, 11 ms
Anschlussquerschnitt	0,25 - 2,5mm2 mit Aderendhülsen
Klemmen	Federkraftklemmen, steckbar
Anschlussdraht	Nur 60/75°C Kupfer
Gehäusematerial	Polyamid PA nicht verstärkt
Schutzarten	Gehäuse und Klemmen: IP20, Einbauort: minimal IP 54
Spannung an den Eingängen bei Schaltmatten	Schaltmatte aktiviert: 24 V Schaltmatte nominal: 11,5 V Schaltmatte unbedämpft: 9,5 bis 14 V
Reaktionszeit bei Schaltmatten	< 25ms
Spannung an den Eingängen	24V DC –15%, + 10%, ≤10% Restwelligkeit
Stromaufnahme der Eingänge	Maximal 4,0mA
Eingangsspannung Klemme P bei -DSV, - DRV, -BIV, -SIV, -IOV, -NIV	24 V DC (-15/+10%)
Eingangsstrom an der Klemme P bei DSV, DRV, SIV, IOV und NIV	< 4 A
Eingangsfrequenz an I9 – I12 am Zentralmodul	≤ 500Hz über 2 Sensoren z. B. Näherungsschalter
Eingangsfrequenz an I9 – I16 am Zentralmodul	≤ 50KHz bei HTL-Signalen über inkrementelles Messsystem
Eingangsfrequenz bei DNSL-DSV	≤ 500KHz Sinus/ Kosinus 1Vss oder TTL Signale
Eingangsfrequenz bei DNSL-DRV	≤ 1200Hz Sinus/ Kosinus 1 bis 10Vss
Eingangsfrequenz bei DNSL-DRV	≤ 1200Hz Sinus/ Kosinus 1 bis 10Vss
Genauigkeit der analogen Eingänge	±3% vom Endwert über den Temperaturbereich -10 bis +60°C
Eingangsimpedanz der analogen Eingänge	Bei 4-20mA ca. 500Ω, bei 0-10V > 5KΩ
